Nipher shield
Artifact
눈이나 비를 재는 통은 하늘에서 떨어지는 것을 가만히 받는 그릇처럼 보인다. 그러나 바람이 불면 통의 가장자리와 몸체가 공기 흐름을 꺾고 가속한다. 가벼운 눈송이는 그 흐름을 따라 입구 위로 솟거나 옆으로 밀려나므로, 실제로 내린 양보다 적게 잡히는 undercatch가 생긴다. 측정기는 대상을 받기만 하는 것이 아니라, 자신이 만든 공기 흐름 때문에 대상을 놓친다.
나이퍼 실드는 이 문제를 수집통 안이 아니라 그 둘레에서 다룬다. 가운데의 좁은 강수량계 주위를 위로 벌어진 단단한 역원뿔이 감싼다. 미국 국립기상청은 이를 강수량계에 부착하는 벌어진 금속 차풍판으로 설명하고, 캐나다형 나이퍼 실드는 오랫동안 적설 측정의 표준 장비로 쓰였다.

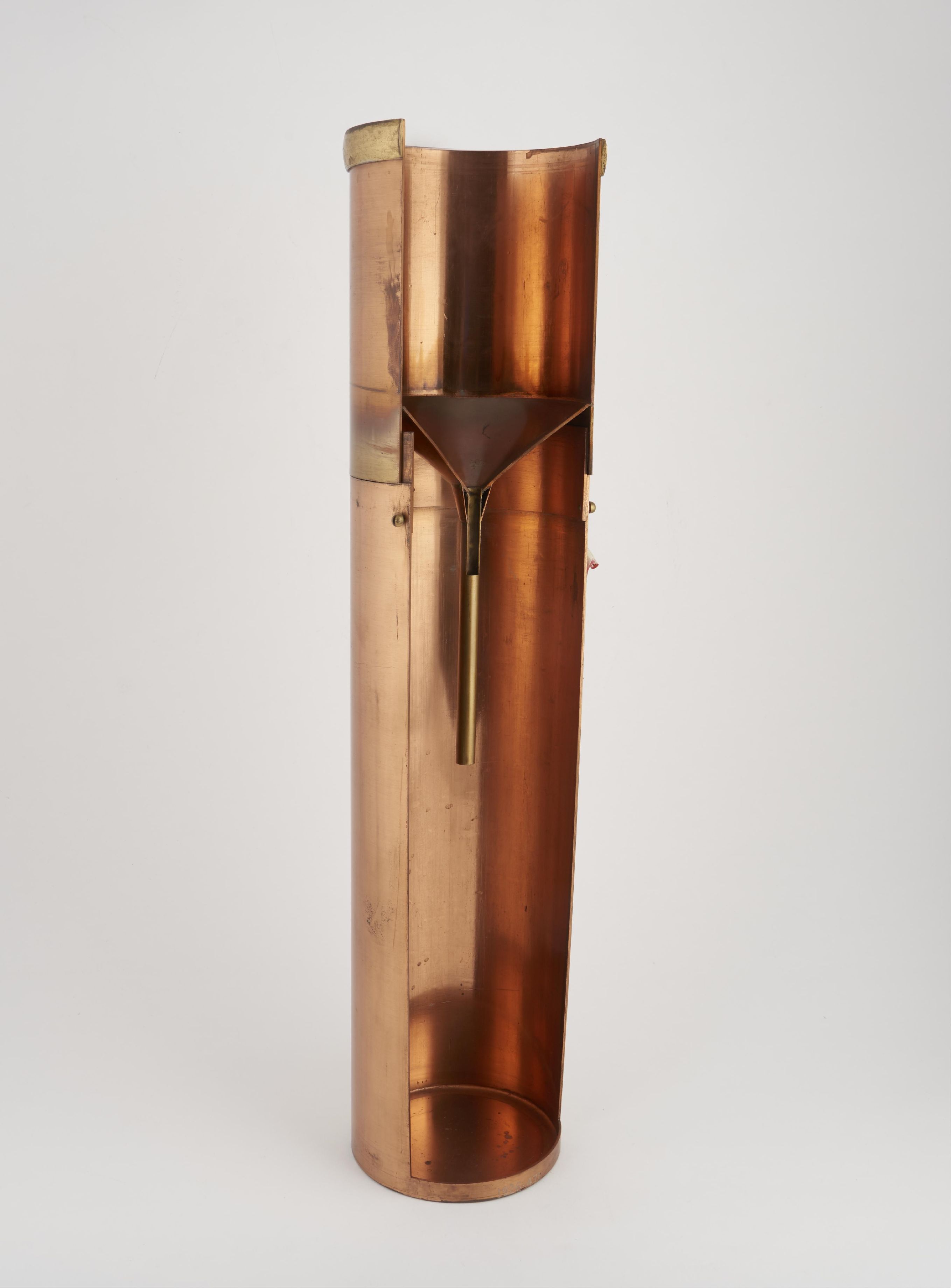

런던 과학박물관이 소장한 1920년 절개 표본은 구리와 황동으로 만든 높이 58.4cm, 폭 13.7cm의 장치다. 한쪽을 잘라 놓았기 때문에 바깥 실드가 단순한 깔때기가 아니라 안쪽 측정통의 목 둘레에 빈 환형 공간을 만드는 구조임을 볼 수 있다.
Observation
강설 입자를 놓치는 가장 큰 이유 가운데 하나는 센서의 분해능이 아니라 입구 주변의 바람이다. 실드는 바람을 완전히 막는 벽이 아니다. 벌어진 표면이 입구로 곧장 부딪힐 흐름을 둘레로 돌리고, 측정통 가까이의 급격한 속도 변화와 난류를 줄이도록 배치된다. 그 결과 눈송이가 공기와 함께 입구를 뛰어넘을 가능성이 낮아진다.
나이퍼 실드의 효과는 장치의 모양만으로 끝나지 않는다. 1990년대 캐나다 비교 관측을 분석한 연구에서는 나이퍼 실드를 단 수동 적설계가 같은 장소의 무차폐 계기보다 평균적으로 눈을 약 40%, 겨울비를 약 9% 더 포착했다. 이 수치는 ‘실드가 눈을 더 내리게 했다’는 뜻이 아니라, 같은 강수 사건에서 계기가 놓치던 몫이 컸음을 드러낸다.
그렇다고 실드가 언제나 완전한 정답은 아니다. 바람의 속도, 눈 입자의 크기와 밀도, 설치 높이와 주변 지형에 따라 포착률은 달라진다. 그래서 현대 강수 비교 관측은 더 큰 이중 울타리 같은 기준 차풍 구조와 보정식을 함께 사용한다.
Multiple Lenses
센서의 바깥이 센서의 일부가 되었다
눈을 재는 값은 통 안의 부피만으로 결정되지 않는다. 통에 들어오기 직전의 공기 흐름이 표본을 선택한다. 나이퍼 실드는 측정 경계를 수집통에서 주변 공기까지 확장한다.
방패는 막는 대신 흐름을 돌렸다
닫힌 벽으로 바람을 차단하면 그 뒤에 또 다른 소용돌이가 생긴다. 벌어진 원뿔은 바람을 정면에서 멈추기보다 입구 둘레로 분산한다. 보호는 힘을 없애는 일이 아니라 힘이 지나갈 길을 바꾸는 일이 된다.
더 많이 잡힌 눈은 새로 생긴 눈이 아니다
실드를 단 계기가 더 큰 값을 기록할 때, 차이는 강수량의 증가가 아니라 이전 계기의 손실을 보여 준다. 개선된 관측은 과거 데이터가 자연 자체보다 관측 장치의 형태를 함께 기록했음을 드러낸다.
절개는 보이지 않는 관계를 대신 보여 준다
박물관 표본의 절개면에서는 안쪽 통과 바깥 원뿔의 간격을 볼 수 있다. 그러나 핵심 작동인 공기의 굽음은 보이지 않는다. 물체의 공간 구조와 유동에 대한 실험적 추론을 분리해야 한다.
Twist
나이퍼 실드의 반전은 측정 정확도를 높이기 위해 눈을 더 잘 감지하는 센서를 만들지 않았다는 데 있다. 대신 센서가 표본을 잃게 만드는 바람의 조건을 먼저 바꿨다. 정확성은 계기 내부의 섬세함보다 계기 주변의 덜 극적인 흐름에서 생겼다.
또 하나의 반전은 차풍판이 기록을 ‘보정’하기 전에 이미 표본을 편집한다는 점이다. 사후 계산으로 빠진 눈을 추정하는 대신, 눈송이가 처음부터 통에 들어올 가능성을 바꾼다. 데이터 처리의 첫 단계가 숫자 연산이 아니라 금속 표면의 기울기다.
Core Question
바람이 강수량계 입구에서 눈송이를 밀어내 측정값을 작게 만들고, 벌어진 금속 실드가 센서 자체가 아니라 센서 둘레의 공기 흐름을 바꾸어 더 많은 눈을 포착한다면, 정확한 측정은 대상을 더 민감하게 읽는 능력일까 대상이 측정기에 도달할 조건을 먼저 설계하는 능력일까?
Related Works / Creative Bridges
안개는 바람을 보이게 했다
후지코 나카야의 *Fog Bridge 72494(2013)는 150피트 길이의 보행교에 미세한 물방울을 뿜어 안개 환경을 만든다. 나이퍼 실드가 공기 흐름을 조용히 바꾼다면, 이 설치는 같은 흐름이 안개의 형상을 계속 바꾸게 해 보이지 않던 바람을 관람 가능한 사건으로 만든다.
빛은 도시의 바람을 번역했다
도요 이토의 Tower of Winds(1986)는 바람과 도시 소리를 감지해 외피의 조명 패턴으로 바꾸었다. 기상 조건을 숫자 표에만 남기지 않고 건축 표면 전체의 밝기와 리듬으로 번역한다는 점에서, 계기 바깥을 정보 표면으로 확장한다.
조각은 바람을 받아 위치를 바꿨다
마르타 판의 Floating Sculpture, Otterlo(1960–61)는 오목한 윗부분을 돛처럼 사용해 바람을 받고 연못 위에서 회전한다. 나이퍼 실드는 바람이 눈의 궤적에 주는 영향을 줄이지만, 이 조각은 같은 힘을 운동의 입력으로 받아들인다.
