Oil-impregnated sintered bearing · 기공에 기름을 품고 회전할 때 윤활면으로 내보내는 다공성 베어링
Artifact
오일 함침 소결 베어링은 금속 분말을 높은 압력으로 성형한 뒤, 입자들이 붙되 완전히 치밀해지지는 않도록 소결해 만든다. 그 결과 청동 입자 사이에 서로 이어진 미세 기공이 남는다. 제조자는 이 다공성 몸체를 진공 속에서 기름에 담가 공기를 빼고 빈 공간을 윤활유로 채운다. 완성된 부시는 겉으로는 단단한 금속 고리지만, 내부에는 움직일 수 있는 액체 재고를 품는다.
축이 돌기 시작하면 표면에 남은 기름이 축과 베어링 사이의 좁아지는 틈으로 끌려 들어간다. NTN의 핸드북은 회전이 기공 속 기름을 미끄럼면으로 끌어내는 펌핑 작용과 마찰열의 열효과를 설명한다. 충분한 조건에서는 쐐기 모양 유막의 압력이 축을 들어 올려 금속끼리 직접 닿는 것을 줄인다. 축이 멈추면 표면의 여분 기름은 모세관력으로 다시 기공에 흡수된다.
이 순환은 “무급유”를 “기름이 없다”는 뜻으로 바꾸지 않는다. 기름은 외부 오일컵이나 정비공의 주유기 대신 베어링 몸체 안에 미리 배치돼 있다. 산란과 증발로 조금씩 소모되며, 속도·하중·온도·축 간극과 기공 구조가 맞지 않으면 경계윤활이나 혼합윤활 상태에서 마찰이 커질 수 있다. 자기윤활은 영구기관이 아니라 저장 위치와 공급 경로를 재료 안으로 옮긴 설계다.
Observation

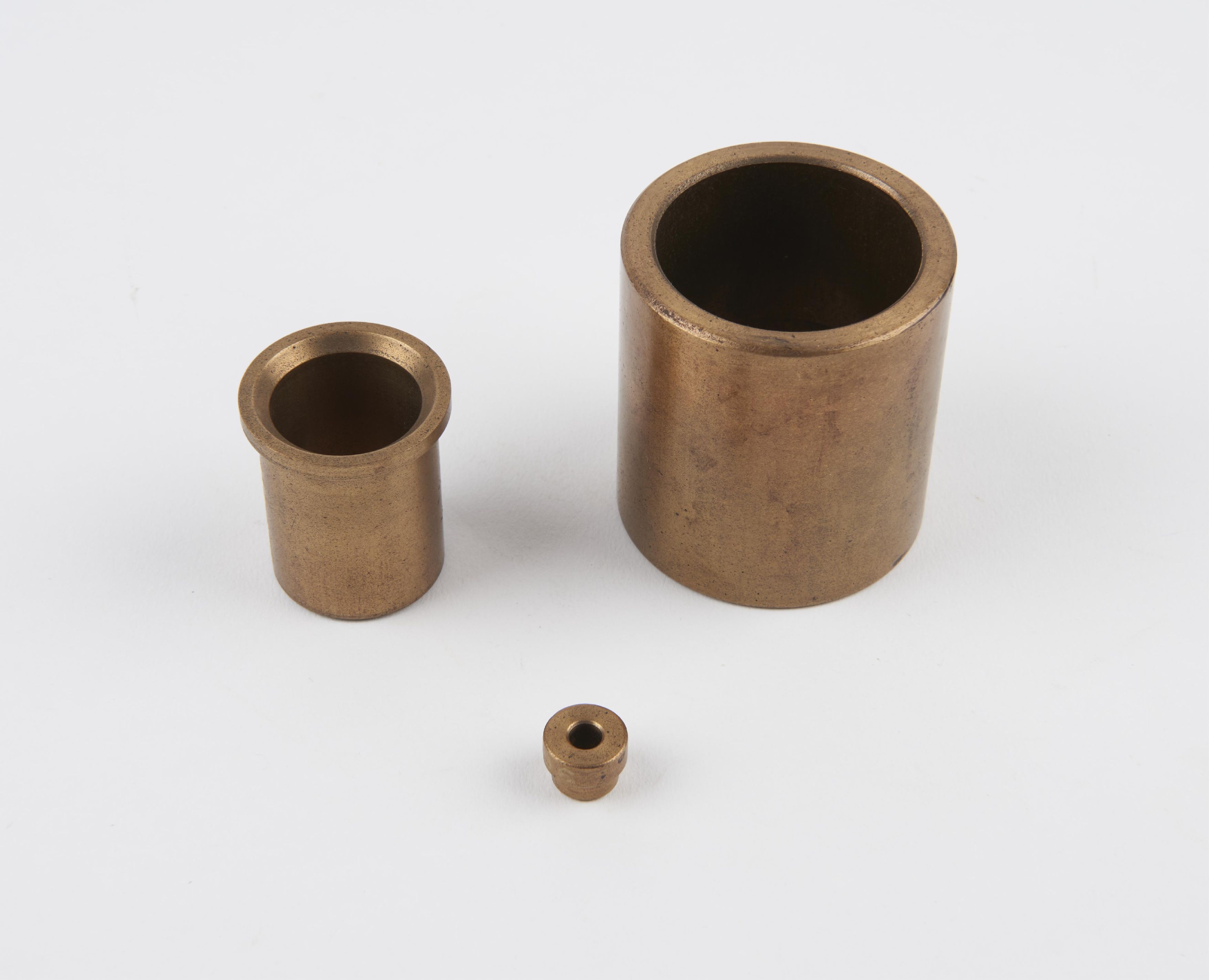

Hero는 Science Museum Group이 소장한 Oilite 자기윤활 청동 베어링 세 점이다. 원통의 안쪽 면은 축을 감싸는 미끄럼면이고, 바깥쪽 면은 하우징에 끼워지는 자리다. 크기가 다른 세 부품이 같은 단순한 고리 형상을 공유한다는 점은 이 메커니즘이 별도의 펌프나 기름통처럼 보이지 않는다는 사실을 강조한다.
사진의 황갈색 표면만으로 이 부품이 주조 청동인지 소결 청동인지 확정하기는 어렵다. 소장 기록이 대상을 Oilite 자기윤활 청동 베어링으로 식별하기 때문에 정확한 대상임을 알 수 있다. 그러나 기공률, 함유 기름의 종류와 양, 기공의 연결성, 축과의 간극은 사진에 드러나지 않는다. 이 Hero는 기름 저장 장치가 부품의 외형 밖에 없다는 점을 보여 주지만, 실제 유동은 보여 주지 않는다.
또한 세 베어링이 작동 중인 사진이 아니므로 유막의 형성이나 축의 부상도 관찰할 수 없다. 그 메커니즘은 NTN의 작동 도식과 제조사 설명, 다공성 베어링 연구를 통해 보완해야 한다. 보이는 금속 고리와 보이지 않는 액체 순환 사이의 간극 자체가 이 Artifact의 관찰 조건이다.
Multiple Lenses
기공 연결망의 렌즈
기름을 많이 담는 것만으로는 충분하지 않다. 기공이 서로 이어져 표면까지 통로를 만들고 있어야 내부의 액체가 미끄럼면으로 이동할 수 있다. 빈 공간의 총량과 빈 공간의 연결 방식은 다른 설계 변수다.
회전이 만드는 펌프의 렌즈
별도 펌프가 없어도 회전하는 축은 표면의 기름을 끌고 가며 압력 분포를 만든다. NTN은 내부 기름이 저압부에서 고압 미끄럼부로 순환하고, 쐐기 유막이 축을 받친다고 설명한다. 움직이는 부품이 자기 윤활유의 전달 장치가 된다.
열의 렌즈
마찰열은 단순한 손실이 아니다. 온도가 오르면 기름이 팽창하고 점도가 달라져 기공 밖으로 스며드는 공급에 영향을 준다. 다만 열이 너무 크면 기름의 열화와 증발이 빨라질 수 있으므로, 열은 작동 신호이면서 수명 비용이다.
정지와 재흡수의 렌즈
축이 멈추면 표면에 남은 기름이 모세관력으로 다시 다공성 몸체에 들어간다. 작동과 정지는 같은 상태의 유무가 아니라, 기름이 밖으로 나오는 국면과 안으로 돌아가는 국면이다. 멈춤이 다음 회전을 준비한다.
강도와 윤활의 렌즈
기공은 기름 저장량을 늘리지만 하중을 받는 금속 면적을 줄이고, 유막 압력이 다공성 몸체 안으로 새게 한다. NTN과 다공성 베어링 연구는 치밀한 금속 베어링보다 하중 능력이 낮아질 수 있음을 지적한다. 결함처럼 보이는 빈틈을 늘릴수록 윤활은 좋아질 수 있지만 구조적 지지는 약해지는 긴장이 생긴다.
Twist
보통 금속 부품의 기공은 밀도와 강도를 떨어뜨리는 제조 결함으로 취급된다. 이 베어링에서는 완전히 없애지 않은 기공이 기름 저장고이자 유로가 된다. 재료의 불완전한 치밀함이 별도 윤활 장치와 정비 횟수를 줄이는 기능으로 재배치된다.
하지만 “빈틈이 곧 장점”이라는 단순한 역전도 정확하지 않다. 기공이 너무 적으면 기름 저장량과 공급 능력이 부족하고, 너무 많으면 하중 지지와 유막 압력이 약해진다. 기공을 닫아 버릴 수 있는 무딘 공구 가공도 윤활 경로를 손상시킨다. 성공은 결함을 찬양하는 데 있지 않고, 기공의 양·크기·연결성을 힘과 유동 사이에서 조율하는 데 있다.
그래서 이 부품의 유지보수는 사라진 것이 아니라 제조 단계로 앞당겨졌다. 분말의 성형과 소결, 진공 함침, 축 간극과 사용 조건의 선택이 나중의 주유 행위를 대신한다. 외부에서 반복하던 돌봄이 재료 내부의 시간표로 압축된다.
Core Question
회전할 때 다공성 청동의 기공에서 기름이 나와 축과 베어링 사이를 윤활하고 멈추면 다시 스며든다면, 재료의 빈틈은 강도를 깎는 결함일까 유지보수를 내부에 저장한 작동부일까?
Related Works / Contrast Cases
Joseph Beuys, Fat Chair (1964–85)
공통점: Beuys는 단단한 나무 의자 위에 온도에 따라 형태와 상태가 달라지는 지방을 놓았다. 오일 함침 베어링도 금속 구조와 유동하는 지방성 물질을 결합해, 하나의 물체 안에 지지와 변화 가능성을 함께 둔다.
결정적 차이: Fat Chair의 지방은 의자 위에 드러나며 시간이 지나며 외형 변화를 보인다. 베어링의 기름은 미세 기공에 숨어 축과의 접촉면을 순환하고, 보이지 않는 유막으로 다른 부품의 운동을 지지한다.
질문을 선명하게 하는 점: 하나는 저장된 물질의 불안정성을 표면에 노출하고, 다른 하나는 그 이동성을 정밀한 기능으로 숨긴다. 물체가 품은 액체는 재료에 덧붙인 내용물일까, 그 물체가 작동하는 방식의 일부일까? Tate
Contrast Case — 치밀한 청동 부시와 외부 급유
치밀한 주조 청동 부시는 하중을 받는 금속이 연속적이고 유막 압력이 기공으로 빠져나가지 않는다. 대신 오일컵, 그리스 니플, 홈과 정기 주유 같은 외부 공급 경로가 필요할 수 있다. 오일 함침 소결 베어링은 저장고를 부품 밖에 두지 않고 하중을 받는 몸체의 빈 공간에 분산시킨다. 구조적 밀도를 우선하는 전략과 내부 공급을 우선하는 전략의 차이다.
Further Reading
- NTN, Oil-impregnated Sintered Bearings Handbook — 정지·회전 중 기름의 이동, 펌핑 작용, 열효과, 유막 쐐기, 재흡수와 다공성 때문에 낮아지는 하중 능력을 함께 설명한다.
- Science Museum Group, “Three Oilite self lubricating bronze bearings” — Hero 대상, 소장번호 1937-696, 제작 크레딧과 CC BY-NC-SA 4.0 이미지 권리를 확인할 수 있다.
- PORITE, “Sintered Oil-impregnated Bearing Features” — 회전의 펌핑 작용과 마찰열로 기름이 나오고, 정지하면 모세관력으로 기공에 돌아가는 순환을 설명한다.
- Naohiro Hiraoka, “On the Friction of Oil-Impregnated Sintered Bearings” — 다공성 표면의 하중 면적 감소, 기름의 재흡수와 경계·혼합윤활 조건을 다룬 공개 연구 장이다.
- National Bronze, “What are oil impregnated bronze bushings?” — 분말금속 공정이 균일한 기공을 만들고 그 기공이 모세관 작용으로 기름을 흡수한다는 제조 관점을 제공한다.
